TĒRAUDA UGUNSDROŠĀS DURVIS DFM DS

INOVATĪVAS

tērauda durvju vērtne
alumīnija rāmis

INDIVIDUĀLAS

izgatavotas pēc pasūtījuma

ILGTSPĒJĪGAS

5. klases slēgšanas izturība
200 000 cikli

SKATĪT SPECIFIKĀCIJAS

CE sertifikāts

ETA sertifikāts iekšdurvīm un ārdurvīm



DROŠAS

pārbaudīts paziņotajās testēšanas
laboratorijās
atbilstoši aktuālajām normām

IZTURĪGAS

3. un 4. klases mehāniskā izturība
EN 1192

Tērauda ugunsdrošās durvis  DFM DS

UGUNSIZTURĪGAS DURVIS DFM DS 30

Ugunsdrošām durvju vērtnēm un sienas lūkām DFM DS ir raksturīga nepārprotami stingra konstrukcija. Durvis ir sertificētas atbilstoši jaunākajām EN normām un prasībām.
Pārbaudes veic saskaņā ar EN 1634-1, un klasificētas saskaņā ar EN 13501-2. DFM DS 30 durvis ir pieejamas kā 1 un 2-vērtņu un tām ir El₂ 30 ugunsizturības izpildījums.
Ir pieejama arī El₁ 30 ugunsizturība – zīmoli DFM DS 30B-1 un DFM DS 30B-2.
Durvis ir arī pieejamas kā BEZ UGUNSIZTURĪGAS – nosauktas par DFM DS 00.

DFM DS 30 durvju vērtne ir veidota no divām tērauda loksnēm, lokšņu malas ir ar stingru atloku un ir vieglas īpaša pildījuma dēļ:
– tērauda lokšņu biezums: 0,75 mm
– īpašs pildījums: akmens vate 120 kg / m³ vienai vērtnei un 140 kg / m³ 2 vērtņu durvīm
– durvju vērtnes biezums: 65 mm
– stingrs falcs: 18x18mm
– svars: 25 kg / m² 1 vērtnei un 27 kg / m² 2 vērtnēm

Tērauda loksnes ir krāsotas ar pulverkrāsu, un tās var pārklāt ar dekoratīvu PVC pārklājumu, kā arī pēc izvēles var pielietot pretsitiena plāksnes, kas izgatavotas no korozijizturīgas tērauda loksnes.
Durvju vērtnes augstumā līdz 2500 mm iekarina alumīnija rāmī ar vismaz 2 gab. EN 1.4301 / AISI304 klases nerūsējošā tērauda eņģēm.Kopumā šī minimizētā konstrukcija rada mazāku spēka ietekmi uz durvju eņģēm, slēdzeni, durvju aizvērējiem, kas tieši pozitīvi ietekmē paaugstinātu funkcionālo darbību.

RĀMJI
Īpaši izstrādāti, pulverkrāsoti alumīnija rāmji ar plašu variantu klāstu (izolēti, neizolēti, īpaši veidoti veramajām durvīm)
– standartā: stūra rāmis
– izvēles iespējas: taisnstūrveida un sienas aptverošs rāmis ar termisko bremzi vai bez tās

STANDARTA APRĪKOJUMS:

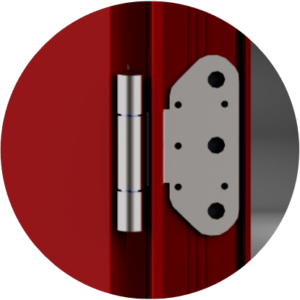

– 2 gab.Standarta nerūsējošā tērauda eņģes uz durvju vērtni

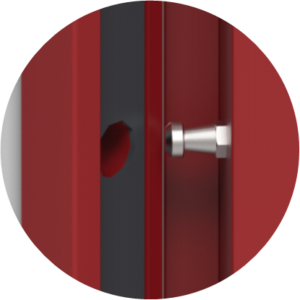

– 2 gab. Drošības tapas uz durvju vērtni
– 1 punkta stiprinājuma aizbīdnis un skrūvju atslēga ar eurocilindru un 3 atslēgas
– nerūsējošā tērauda U-Formas rokturu komplekts uz pagarinātas uzlikas
– perimetra blīve
– uzbriestošā blīvlenta (uzstādīšanai uz vietas)
– automātiska aizvēršanas skrūve pasīvā durvju vērtnē (divviru durvīs)

PAPILDAPRĪKOJUMS:

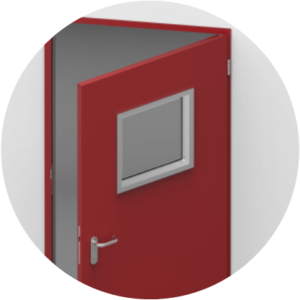

– stiklojums VIENVIRU UN DIVVIRU durvīs
– ventilācijas restes
– nerūsējošā tērauda 3D eņģes
– panikas un elektriskās slēdzenes ar cilindriem
– armatūra: panikas stieņi, kloķi, velkošie rokturi
– elektriskās bultskrūves
– magnēta kontakti
– nolaižamais blīvējums dūmu akustiskajai necaurlaidībai
– durvju aizvērēji

PAPILDUS INFORMĀCIJA
U-vērtība: vismaz 0,92 W / m²K durvīm bez stiklojuma
Mehāniskā izturība: 3. klase (standarta) vai 4. klase atbilstoši uz EN 1192
Aizvēršanas izturība: 5. klase (200 000 cikli) atbilstoši uz EN16034
Pretkorozijas klase: C3 (standarta) līdz C5
Akustiskie risinājumi

UGUNSIZTURĪGAS DURVIS DFM DS 60

Ugunsdrošām durvju vērtnēm un sienu lūku DFM DS raksturīga diskrēti stingra konstrukcija. Durvis ir sertificētas atbilstoši jaunākajām EN normām un prasībām.
Pārbaudes veic saskaņā ar EN 1634-1, un klasificētas saskaņā ar EN 13501-2.
DFM DS 60 durvis ir pieejamas kā 1 lapu un 2 lapu un tām ir El₂ 60 ugunsizturīgas īpašības.
Ir pieejama arī El₁ 60 ugunsizturība- zīmols DFM DS 60B-1 un DFM DS 60B-2.

DFM DS 60 durvju vērtne ir veidota no divām tērauda loksnēm, ar stingru atloku un ir viegla, pateicoties īpašam pildījumam:
– tērauda loksnes biezums: 0,75 mm
– īpašs pildījums: akmens vate 140 kg / m³
– durvju vērtnes biezums: 65 mm
– stingrs falcs: 18x18mm
– svars: 27kg / m²

Tērauda loksnes ir krāsotas ar pulverkrāsojumu , un tās var būt pārklātas ar dekoratīvu PVC pārklājumu, kā arī pēc izvēles var pielietot pretsitiena plāksnes, kas izgatavotas no korozijizturīgas tērauda loksnes.
Durvju vērtnes augstumā līdz 2500 mm iekarina alumīnija rāmī ar vismaz 2 gab. EN 1.4301 / AISI304 klases nerūsējošā tērauda eņģēm.Kopumā šī minimizētā konstrukcija rada mazāku spēka ietekmi uz durvju eņģēm, slēdzeni, durvju aizvērējiem, kas tieši pozitīvi ietekmē paaugstinātu funkcionālo darbību.

RĀMJI
Īpaši izstrādāti, pulverkrāsoti alumīnija rāmji ar plašu variantu klāstu (izolēti, neizolēti, speciāli veidoti veramajām durvīm):
– standarta: stūra rāmis
– izvēles iespējas: taisnstūrveida un sienas aptverošs rāmis ar vai bez termo bremzes

STANDARTA APRĪKOJUMS:
– 2 gab.Standarta nerūsējošā tērauda eņģes uz durvju vērtni
– 2 gab. Drošības tapas uz durvju vērtni
– 1 punkta stiprinājuma aizbīdnis un skrūvju atslēga ar eurocilindru un 3 atslēgas
– nerūsējošā tērauda U-Formas rokturu komplekts uz pagarinātas uzlikas
– perimetra blīve
– uzbriestošā blīvlenta (uzstādīšanai uz vietas)
– automātiska aizvēršanas skrūve pasīvā durvju vērtnē (divviru durvīs)

IZVĒLE:
– stiklojums vienviru durvīs un divviru durvīs
– ventilācijas restes
– nerūsējošā tērauda 3D eņģes
– panikas un elektriskās slēdzenes ar cilindriem
– armatūra: panikas stieņi, kloķi, velkošie rokturi
– elektriskās bultskrūves
– magnēta kontakti
– nolaižamais blīvējums dūmu akustiskajai necaurlaidībai
– durvju aizvērēji
– skatītāji

PAPILDUS INFORMĀCIJA
U-vērtība: vismaz 0,92 W / m²K durvīm bez stiklojuma
Mehāniskā izturība: 3. klase (standarta) vai 4. klase atbilstoši uz EN 1192
Aizvēršanas izturība: 5. klase (200 000 cikli) atbilstoši uz EN16034
Pretkorozijas klase: C3 (standarta) līdz C5
Akustiskie risinājumi

UGUNSIZTURĪGAS DURVIS DFM DS 120

Ugunsdrošām durvju vērtnēm un sienu lūku DFM DS raksturīga diskrēti stingra konstrukcija. Durvis ir sertificētas atbilstoši jaunākajām EN normām un prasībām.
Pārbaudes veic saskaņā ar EN 1634-1, un klasificētas saskaņā ar EN 13501-2.
DFM DS 120 durvis ir pieejamas tērauda rāmjos kā 1 un 2 vērtņu un tām ir El₂ 120 ugunsizturība

DFM DS 120 durvju vērtne ir veidota no divām tērauda loksnēm , ar stingru atloku:
– tērauda lokšņu biezums: 0,75 mm
– pildījums: akmens vate 140 kg / m³ ar speciāliem stiprinājumiem
– durvju vērtnes biezums: 65 mm
– stingrs falcs: 18x18mm
– svars: 47kg / m²

Tērauda loksnes ir krāsotas ar pulverkrāsu, un tās var būt pārklātas ar dekoratīvu PVC pārklājumu, kā arī aprīkotas ar pretsitiena plāksnēm, kas izgatavotas no korozijizturīga tērauda loksnes.
Durvju vērtne ausgtumā līdz 2390 mm ir iekārta rāmī ar cinka pārklājumu un krāsotu ar pulverkrāsojumu, biezums min. 1,5mm ar min. 2 gab. EN 1.4301 / AISI304 klases nerūsējošā tērauda 3D eņģēm.

Kopumā šī minimizētā konstrukcija rada mazāku spēka ietekmi uz durvju eņģēm, slēdzeni, durvju aizvērējiem, kas tieši pozitīvi ietekmē paaugstinātu funkcionālo darbību.

RĀMJI
Īpaši izstrādāti, pulverkrāsoti tērauda rāmji:
– standarta: stūra rāmis
– opcijas: taisnstūrveida un sienas aptverošs rāmis

STANDARTA APRĪKOJUMS:
– 2 gab. 3D nerūsējošā tērauda eņģu 100 mm uz vienu durvju vērtni
– 2 gab. drošības tapas uz vienu durvju vērtni
– 1 punkta stiprinājuma aizbīdnis un skrūvju atslēga ar eurocilindru un 3 atslēgām
– nerūsējošā tērauda U-Formas rokturu komplekts uz pagarinātām uzlikām
– perimetra blīve
– uzbriestoša blīvlenta (uzstādīšanai uz vietas)
– – automātiska aizvēršanas skrūve pasīvā durvju vērtnē (divviru durvīs)

IZVĒLE:
– stiklojums vienviru vai divviru durvīs
– ventilācijas restes
– panikas un elektriskās slēdzenes ar cilindriem
– armatūra: panikas stieņi, kloķi, velkošie rokturi
– elektriskās bultskrūves
– magnēta kontakti
– nolaižamais blīvējums dūmu akustiskajai necaurlaidībai
– durvju aizvērēji
– skatītāji

PAPILDUS INFORMĀCIJA
U-vērtība: min. 1,6 W / m²K
Mehāniskā izturība: klase 3 atbilstoši uz EN 1192
Aizvēršanas izturība: 5. klase (200 000 cikli) atbilstoši uz EN16034
Pretkorozijas klase: C3 (standarta) līdz C5
Akustiskie risinājumi

UGUNSIZTURĪGĀS UN BEZ UGUNSIZTURĪBAS LIELIZMĒRA DURVIS DFM OS

Ugunsdrošām durvju vērtnēm DFM OS ir raksturīga nepārprotami stingra konstrukcija. Durvis ir sertificētas atbilstoši jaunākajām EN normām un prasībām.
Pārbaudes veic saskaņā ar EN 1634-1, un klasificē saskaņā ar EN 13241-1
DFM OS durvis ir pieejamas ar divām vērtnēm un tām ir El₂ 60 ugunsizturība

Durvju vērtne ir veidota no divām tērauda loksnēm, ar stingru atloku , un īpašā pildījuma dēļ tā ir īpaši viegla:
– tērauda loksnes biezums: 0,75 mm
– pildījums: akmens vate 140 kg / m³ ar speciāliem stiprinājumiem
– durvju vērtnes biezums: 65 mm
– stingrs falcs: 18x18mm
– svars: 42kg / m²

Tērauda loksnes ir krāsotas ar pulverkrāsu, kā arī aprīkotas ar pretsitiena plāksnēm, kas izgatavotas no korozijizturīga tērauda loksnes.
Durvju vērtne ausgtumā līdz 4100 mm ir iekārta rāmī ar cinka pārklājumu un krāsotu ar pulverkrāsojumu, biezums min. 1,5mm ar min. 3 gab. EN 1.4301 / AISI304 klases nerūsējošā tērauda 3D eņģēm.

Kopumā šī minimizētā konstrukcija rada mazāku spēka ietekmi uz durvju eņģēm, slēdzeni, durvju aizvērējiem, kas tieši pozitīvi ietekmē paaugstinātu funkcionālo darbību.

RĀMJI
Īpaši izstrādāti, pulverkrāsoti tērauda rāmji:
– standarta: taisnstūrveida rāmis
– opcijas: stūru un sienu aptverošs rāmis

STANDARTA APRĪKOJUMS:
– vismaz 3 gab. 3D nerūsējošā tērauda eņģu 160 mm uz vienu durvju vērtni
– 2 gab. drošības tapas vienai durvju vērtnei
– 1 punkta stiprinājuma aizbīdnis un skrūvju atslēga ar eurocilindru un 3 taustiņiem
– nerūsējošā tērauda U-Formas rokturu komplekts uz pagarinātas uzlikas
– perimetra blīve
– uzbriestoša blīvlente (uzstādīšanai uz vietas)
– automātiska bultsskrūve pasīvā durvju vērtnē

IZVĒLE:
– stiklojums
– ventilācijas restes
– panikas slēdzenes ar cilindriem
– armatūra: panikas stieņi, kloķi, velkošie rokturi
– elektriskās strāvas plāksnes
– elektriskās slēdzenes ar cilindriem

PAPILDUS INFORMĀCIJA
Maksimālie izmēri:
– platums: 2083 mm – 4170 mm
– augstums: 3052 mm – 4100 mm
U-vērtība: min. 1,6 W / m²K
Aizvēršanas izturība: 20.000 cikli, EN 16034 (nav bieži izmantojams)
Pretkorozijas klase: C3

DURVJU RĀMJI

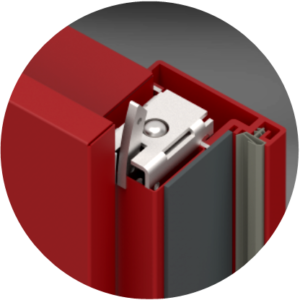

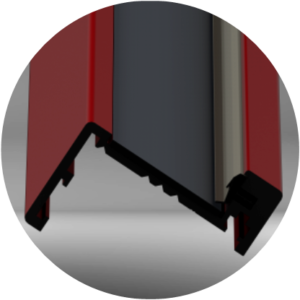

Tērauda durvis DFM DS parasti ir aprīkotas ar alumīnija formētu rāmi (izņemot DFM DS 120 ar tērauda rāmi).
Šis ģeniālais risinājums ietekmē augsto estētiku un durvju rāmju uzstādīšanas kvalitāti visiem sienas veidiem.

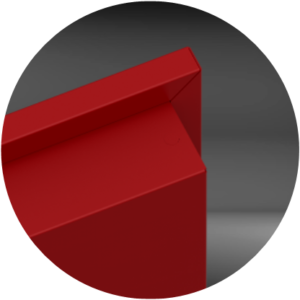

Standarta rāmja modelis ir leņķa stūra tips. Pēc izvēles ir pieejami taisnstūrveida un sienas aptveroši rāmji, papildus tie ir siltā rāmja variantā (termiskais pārtraukums)
Neapstrīdamas šādas durvju rāmja konstrukcijas priekšrocības, kam pievienota durvju vērtnes stingrs atloks , rada ievērojamu ugunsdzēsības durvju uzstādīšanai nepieciešamās konstrukcijas atvēruma samazināšanu.

Turklāt, pretēji tipiskajam tērauda rāmim, alumīnija rāmjus neapdraud korozija, ja tos uzstāda ārpusē vai mitrās telpās. Alumīnija rāmjus raksturo arī augstākā izgatavošanas kvalitāte, pateicoties stūru savienojuma tehnoloģijai, kas nav metināta.
Parasti durvju rāmji tiek piedāvāti ar RAL paletes pārklājumu, tomēr pēc pieprasījuma tiek piegādāti arī pielāgoti anodēti modeļi.

DURVJU IZMĒRI

DFM DS 30 durvju maksimālie izmēri, kas izmērīti brīvā rāmja lielumā, ir attiecīgi:

Vienu vērtņu durvis:
– platums: 533 mm – 1250 mm
– augstums: 1550 mm – 2500 mm

Divviru durvis:
– platums: 776 mm – 2550 mm
– augstums: 1550 mm – 2500 mm

DFM DS 60 durvju maksimālie izmēri, kas izmērīti brīvā rāmja lielumā, ir attiecīgi:

Vienu vērtņu durvis:
– platums: 533 mm – 1250 mm
– augstums: 1550 mm – 2500 mm

Divviru durvis:
– platums: 776 mm – 2506 mm
– augstums: 1616 mm – 2508 mm

DFM DS 120 durvju maksimālie izmēri, kas izmērīti brīvā rāmja lielumā, ir attiecīgi:

Vienu vērtņu durvis:
– platums: 517 mm – 1034 mm
– augstums: 1730 mm – 2307 mm

Divviru durvis:
– platums: 1077 mm – 2154 mm
– augstums: 1730 mm – 2307 mm

MEHĀNISKĀ IZTURĪBA

Durvju vērtnes pamata variantā atbilst šādām prasībām:
– mehāniskās izturības 3. klase saskaņā ar EN 1192 (pieejama arī 4. klase)
– 5. klases noslēguma izturības klase saskaņā ar EN 16034 200 000 aizvēršanas un atvēršanas ciklu

IZTURĪBA PRET DŪMIEM

Tērauda ugunsdrošās durvis, DFM DS tipa, vienas un divviru variantā, atbilst dūmu izturības klasifikācijas Sₐ un S₂₀₀ prasībām, aizverot ar automātisko krītošo slieksni un 3D eņģēm.

STANDARTA DURVJU APRĪKOJUMS DFM DS

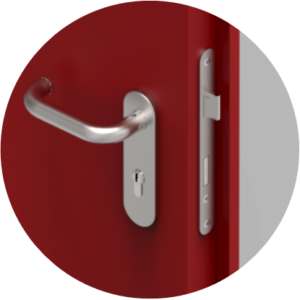

– stiprinājuma aizbīdnis un slēdzene
– eirocilindrs un 3 standarta atslēgas
– nerūsējošā tērauda U formas rokturu komplekts uz pagarinātas uzlikas
– 2 gab nerūsējošā tērauda eņģes
– 2 gab drošības tapas
– perimetra blīve
– uzbriestoša uguns blīve (uzstādīšanai uz vietas)
– automātiska bloķēšanas skrūve pasīvās durvju vērtnēs (divviru durvīs)

PAPILDAPRĪKOJUMS

– panikas slēdzenes saskaņā ar EN 1125 un EN 179
– durvju aizvērēji saskaņā ar EN 1154
– nerūsējošā tērauda rokturi, apaļie rokturi KNOB un stieņi nerūsējoša tērauda
– elektriskās un elektromotoriskās slēdzenes
– elektro sprūdi un magnētu kontakti
– stiklojumi estētiskā ietvarā
– ventilācijas restes estētiskā ietvarā
– nerūsējošā tērauda pretsitiena plāksnes
– magnēta turētāji
– automātiski krītošie sliekšņi akustiskām un dūmu izturīgām durvīm

UZSTADĪŠANA

Pateicoties alumīnija durvju rāmju izmantošanai, DFM piedāvā ģeniālu uzstādīšanas standartu.

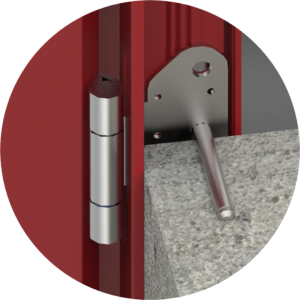

Uzstādīšanas tapas ir vītņotas caur mūsu pielāgoto eņģu atlokiem un caur kniedētiem apvalkiem bloķēšanas un drošības tapām. Šie personalizētie elementi satur rūpnīcā perforētus caurumus, kas atbilst durvju rāmja caurumiem. Šāda pastiprināta uzstādīšana noņem durvju vērtni no durvju rāmja, pārnesot to tieši uz sienu.

Tādā veidā tiek novērstas un estētiskas tērauda rāmjiem raksturīgās spriedzes un deformācijas. Tapas ir neredzamas, jo tās ir pilnībā pārklātas ar blīvi.
